UML类图怎么画——图文详细理解

UML类图是干什么的？UML类图怎么画？为什么别人画的类图清晰明了？

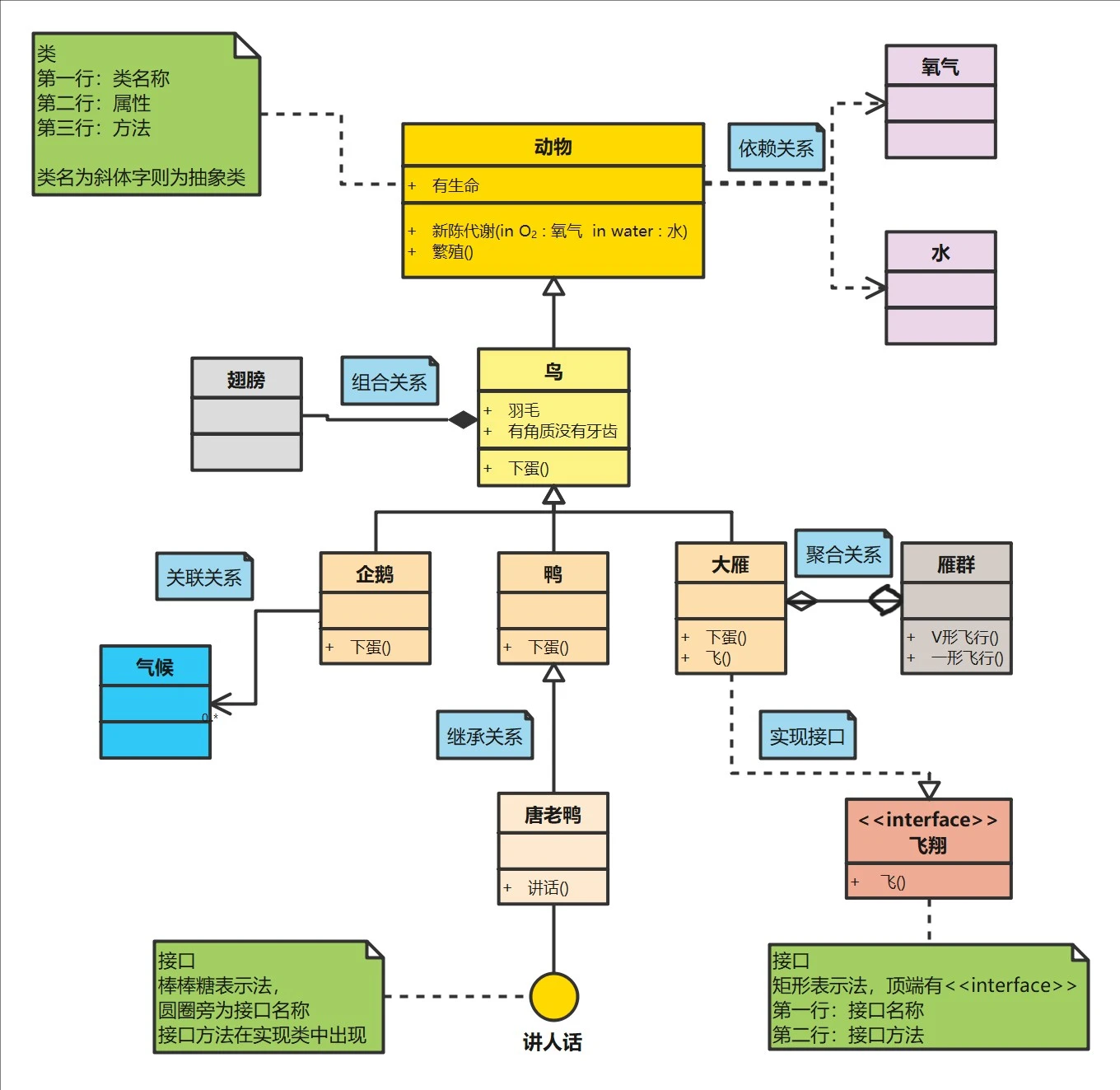

UML类图，UML中的一种重要图形，是在面向对象语言用中用来表示一个类。它由两部分组成，类，类之间的关系，可以由下图所示：

ps：聚合关系中，应该是“大雁”聚合于”雁群“，即”大雁“——◇“雁群”

一、什么是UML类图

UML类图（Class Diagram）是统一建模语言（Unified Modeling Language，UML）中最常用的一种静态结构图，用于描述软件系统的类、接口、属性、方法以及它们之间的关系。它是面向对象设计（OOD）的核心工具，帮助开发者可视化系统的结构，明确类之间的协作方式，并为代码实现提供蓝图。

核心作用
- 可视化系统结构：通过图形化方式展示类及其关系，便于团队沟通。
- 指导代码实现：直接对应到编程语言中的类、接口、继承等结构。
- 分析需求：在需求阶段帮助识别关键类及其职责。
- 文档化设计：作为系统设计的官方文档，便于维护和扩展。

关系描述

关系类型	符号	描述	示例
继承	实线+空心三角箭头	子类继承父类的属性和方法	ElectricCar —▷ Car
实现（接口）	虚线+空心三角箭头	类实现接口中的方法	ElectricCar –▷ Drivable
关联	实线+箭头（可选）	类之间存在使用关系（双向或单向）	Driver —> Car
聚合	空心菱形+实线	整体与部分的弱关联（部分可独立存在）	Car ◇— Engine
组合	实心菱形+实线	整体与部分的强关联（部分依赖整体）	Car ◆— Wheel
依赖	虚线+箭头	类之间临时或偶然的使用关系	Driver –> Car

二、类图详解

2.1 类

类是具有相似结构、行为和关系的一组对象的描述符，是面向对象系统中最重要的构造块。

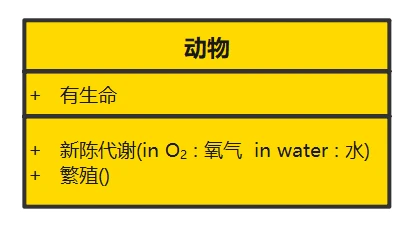

如下图所示，就表示一个类：

三个格子从上至下分别表示：

类名称（如果是接口，就使用斜体表示）
类的特性（一般是类的字段和属性，可以没有）
类的操作（一般是类的方法或行为）

它们前边的符号有以下几类：

“+”表示public
“-”表示private
“#”表示protected

2.2 类的关系

除了类，类图中还有一个重要元素，即类之间的关系。
根据类的关系的不同，具体可分为6种，分别如下：

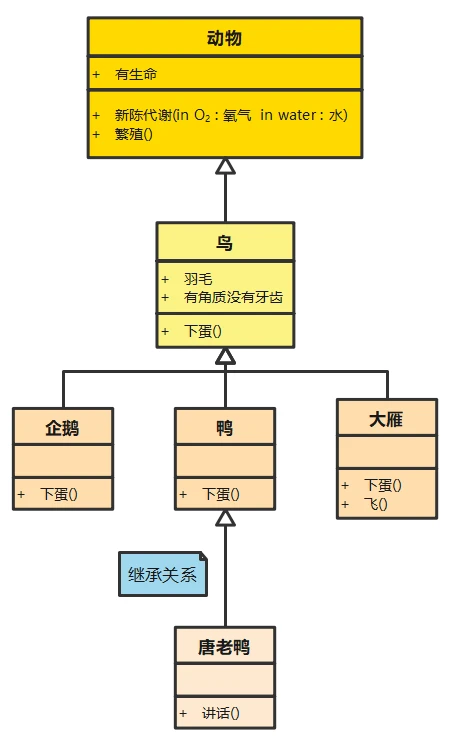

2.2.1 继承、泛化关系（用带空心三角形的实线表示）

继承（泛化）关系，它指定了子类如何特化父类的所有特征和行为。例如：鸟是动物的一种，企鹅、鸭、大雁是鸟的一种。

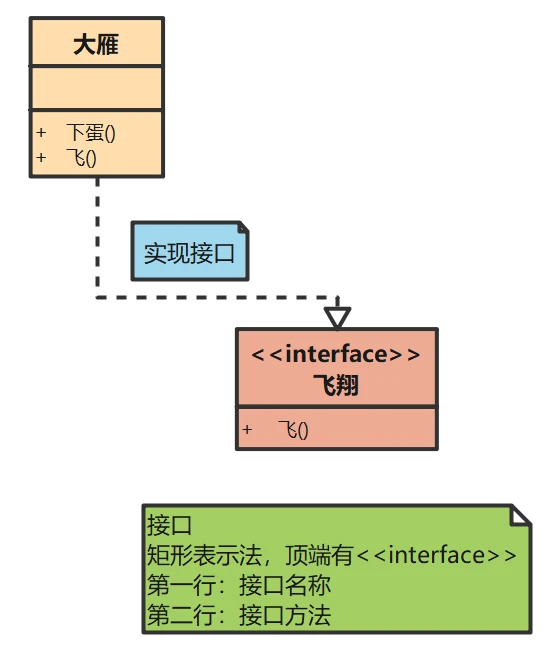

2.2.2 实现（接口）关系（用带空心三角形的虚线表示）

一种类与接口的关系，表示类是接口所有特征和行为的实现。它有两种表示方法：

第一种，矩形表示法
- 顶端有<<interface>>
- 第一行：接口名称
- 第二行：接口方法

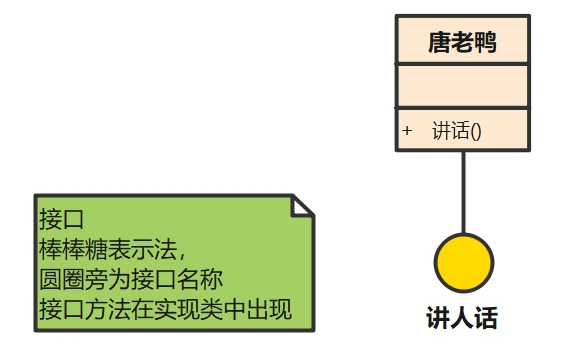

第二种，棒棒糖表示法
- 圆圈旁为接口名称
- 接口方法在实现类中出现

2.2.3 关联关系（用实箭线表示）

所谓关联关系，就是这个类有一个属性是其他类。

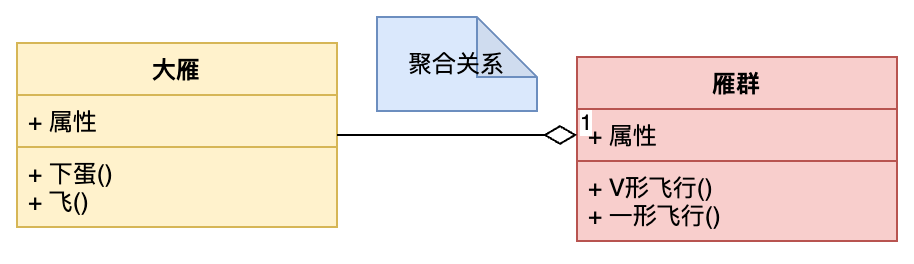

2.2.4 聚合关系（用带空心菱形的实线表示）

聚合关系是关联关系的一种，是强的关联关系；
特点：部分对象的生命周期并不由整体对象来管理。也就是说，当整体对象已经不存在的时候，部分的对象还是可能继续存在的。比如：一只大雁脱离了雁群，依然是可以继续存活的。

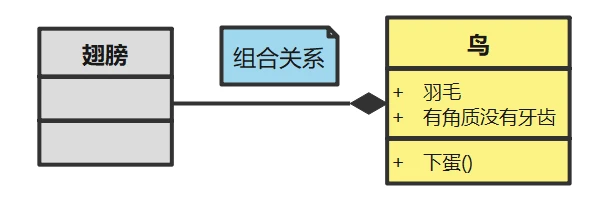

2.2.5 组合关系（用带实心菱形的实线表示）

组合关系同样是关联关系的一种，是比聚合关系还要强的关系。
特点：在组合中，部分与整体生命期一致，部分与组合同时创建并同时消亡。比如：鸟与翅膀的关系。

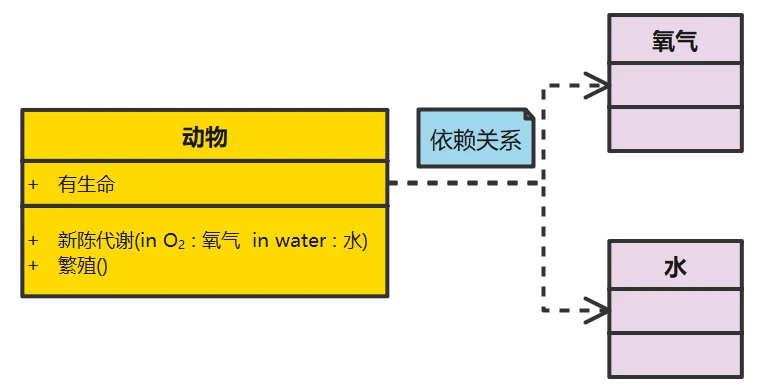

2.2.6 依赖关系（用虚箭线表示）

所谓依赖关系，就是构造这个类的时候，需要依赖其他的类，比如：动物依赖水和氧气。如下图所示：

三、举个栗子

3.1 基础类 & 接口定义

// 依赖对象：氧气（无具体逻辑，仅体现依赖关系）
data class Oxygen(
    val amount: Int = 21 // 默认氧气含量为 21%
)

// 依赖对象：水（无具体逻辑，仅体现依赖关系）
data class Water(
    val amount: Int = 1000 // 默认水量为 1000ml
)

// 关联对象：气候（无具体逻辑，仅体现关联关系）
class Climate(
    val weather: String = "天晴" // 默认天气类型为天晴
)

// 组合对象：翅膀（无具体逻辑，仅体现组合关系）
class Wing

// 接口：飞翔（大雁实现该接口）
interface Flyable {
    fun fly() // 飞翔行为
}

3.2 抽象父类：动物

/**
 * 动物（抽象类，类名非斜体？若 UML 中是抽象类，需加 `abstract`）
 * - 属性：有生命（hasLife）
 * - 抽象方法：新陈代谢（依赖氧气、水）、繁殖
 */
abstract class Animal {
    var hasLife: Boolean = true // 属性：有生命

    // 抽象方法：新陈代谢（依赖 Oxygen 和 Water）
    abstract fun metabolism(oxygen: Oxygen, water: Water)

    // 抽象方法：繁殖
    abstract fun reproduce()
}

3.3 子类：鸟（继承动物，组合翅膀）

/**
 * 鸟（继承 Animal，组合 Wing）
 * - 属性：羽毛（hasFeather）、有角质喙无牙齿（hasBeakNoTeeth）
 * - 方法：下蛋（layEgg）
 */
open class Bird : Animal() {
    // 组合关系：鸟包含翅膀（生命周期与鸟绑定，构造时初始化）
    private val wing = Wing()

    var hasFeather: Boolean = true // 属性：羽毛
    var hasBeakNoTeeth: Boolean = true // 属性：有角质喙，没有牙齿

    override fun metabolism(oxygen: Oxygen, water: Water) {
        println("鸟通过翅膀辅助，进行新陈代谢，消耗氧气和水")
    }

    override fun reproduce() {
        layEgg() // 繁殖行为：下蛋
    }

    open fun layEgg() {
        println("鸟下蛋")
    }
}

3.4 具体子类：企鹅、鸭、大雁

/**
 * 企鹅（继承 Bird，关联 Climate）
 * - 关联关系：持有 Climate 引用
 */
class Penguin : Bird() {
    var climate: Climate? = null // 关联气候

    override fun layEgg() {
        println("企鹅在「${climate?.weather ?: "未知"}」气候下下蛋")
    }
}

/**
 * 鸭（继承 Bird，开放给唐老鸭继承）
 */
open class Duck : Bird() {
    override fun layEgg() {
        println("鸭下蛋")
    }
}

/**
 * 大雁（继承 Bird，实现 Flyable 接口）
 */
class WildGoose : Bird(), Flyable {
    override fun fly() {
        println("大雁展开翅膀，振翅高飞")
    }

    override fun layEgg() {
        println("大雁下蛋")
    }
}

3.5 特殊子类：唐老鸭（继承鸭）

/**
 * 唐老鸭（继承 Duck，扩展讲话能力）
 */
class DonaldDuck : Duck() {
    fun speak() {
        println("唐老鸭讲话：好啦好啦~")
    }
}

3.6 聚合类：雁群（包含大雁）

/**
 * 雁群（聚合 WildGoose，大雁可独立存在）
 */
class WildGooseFlock {
    private val geese = mutableListOf<WildGoose>() // 聚合大雁

    fun addGoose(goose: WildGoose) {
        geese.add(goose)
    }

    fun flyInVFormation() {
        println("雁群以 V 形飞行，共 ${geese.size} 只大雁参与")
    }

    fun flyInLineFormation() {
        println("雁群以一形飞行，共 ${geese.size} 只大雁参与")
    }
}

3.7 测试主函数

fun main() {
    // 1. 初始化依赖/关联对象
    val oxygen = Oxygen()
    val water = Water()
    val climate = Climate()

    // 2. 测试「鸟」的行为
    val bird = Bird()
    bird.metabolism(oxygen, water) // 新陈代谢
    bird.reproduce() // 繁殖（下蛋）

    // 3. 测试「企鹅」（关联气候）
    val penguin = Penguin()
    penguin.climate = climate // 关联气候
    penguin.metabolism(oxygen, water)
    penguin.reproduce()

    // 4. 测试「鸭」和「唐老鸭」
    val duck = Duck()
    duck.metabolism(oxygen, water)
    duck.reproduce()

    val donald = DonaldDuck()
    donald.metabolism(oxygen, water)
    donald.reproduce()
    donald.speak() // 唐老鸭讲话

    // 5. 测试「大雁」和「雁群」（聚合 + 接口实现）
    val goose1 = WildGoose()
    val goose2 = WildGoose()
    val flock = WildGooseFlock()
    flock.addGoose(goose1)
    flock.addGoose(goose2)

    flock.flyInVFormation() // 雁群 V 形飞行
    flock.flyInLineFormation() // 雁群一形飞行
    goose1.fly() // 大雁实现 Flyable 接口，调用 fly()
}

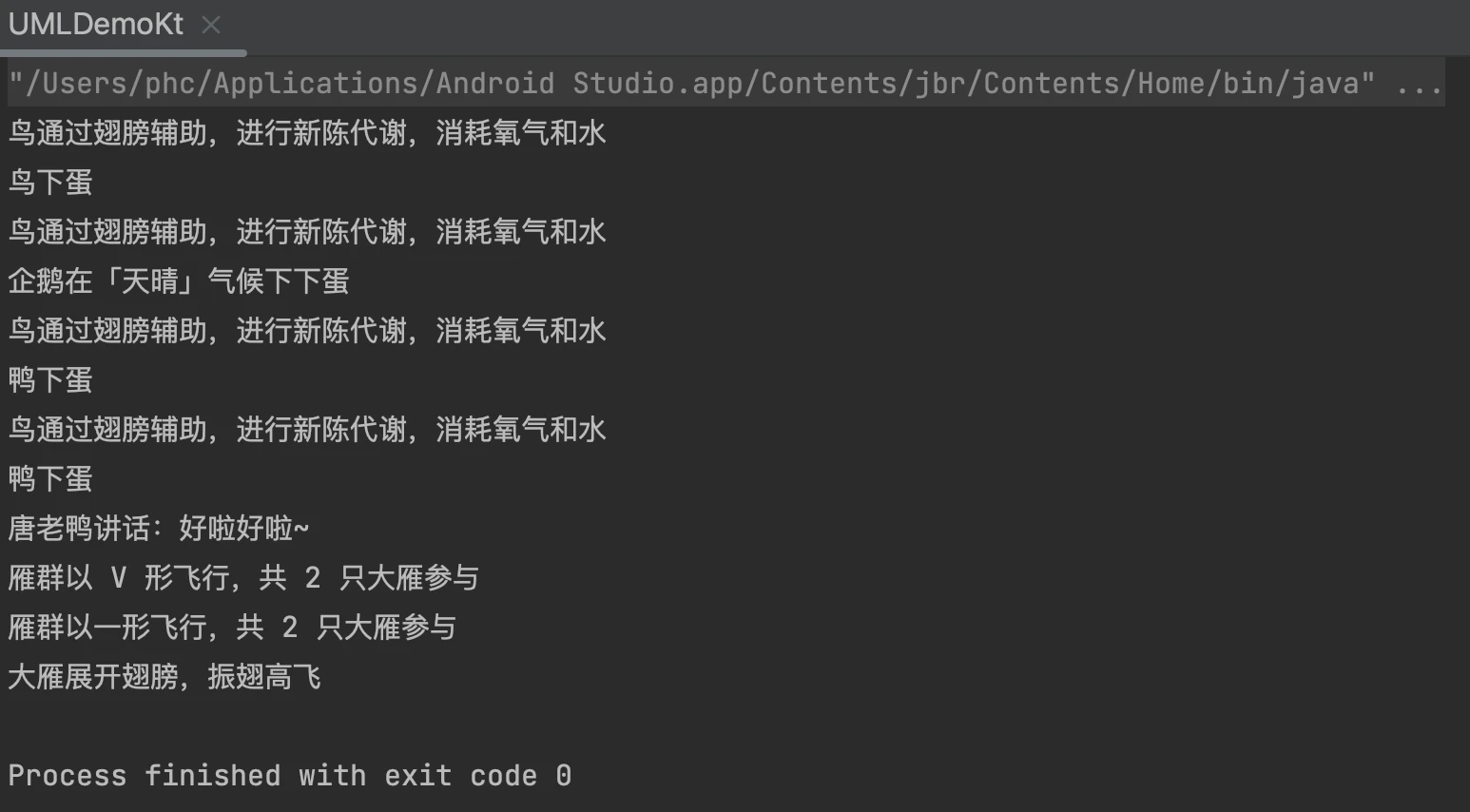

3.8 输出结果

3.9 总结 & UML关系验证

UML 关系	代码体现
继承	Bird : Animal、Penguin : Bird、Duck : Bird、DonaldDuck : Duck
实现	WildGoose : Flyable
组合	Bird 内部持有 private val wing = Wing()（生命周期绑定）
聚合	WildGooseFlock 持有 MutableList（大雁可独立存在）
依赖	Animal.metabolism(oxygen: Oxygen, water: Water)（参数依赖）
关联	Penguin.climate: Climate?（持有 Climate 引用）
