以Fresco图片做transitionName跳转新页面出现白/黑屏问题

最近接了一个需求，需要以图片为共享元素，给两个页面加上过渡动画，因为这两个页面都是Activity，所以，很快啊，技术方案就想出来了：将两个页面的图片作为共享元素，以同一个fileId为transitionName执行动画跳转。

背景

FrescoTransitionApp.kt

因为图片是从网络上下载下来，且为了提高展示速度，所以使用了Fresco框架（有三级缓存机制）

package com.phc.demo.fresco.transition

import android.app.Application
import com.facebook.drawee.backends.pipeline.Fresco

class FrescoTransitionApp : Application() {
    override fun onCreate() {
        super.onCreate()
        Fresco.initialize(this)
    }
}

ActivityA.kt

package com.phc.demo.fresco.transition

import android.content.Intent
import android.graphics.drawable.Animatable
import android.os.Bundle
import androidx.appcompat.app.AppCompatActivity
import androidx.core.app.ActivityOptionsCompat
import com.demo.phc.databinding.ActivityAFrescoTransitionBinding
import com.facebook.drawee.backends.pipeline.Fresco
import com.facebook.drawee.controller.BaseControllerListener
import com.facebook.drawee.generic.GenericDraweeHierarchyBuilder
import com.facebook.imagepipeline.image.ImageInfo
import com.phc.log.PHCLog

class ActivityA : AppCompatActivity() {
    private lateinit var binding: ActivityAFrescoTransitionBinding

    companion object {
        private const val IAMGE_URL =
            "https://sns-na-i2.xhscdn.com/notes_pre_post/1040g3k031to4malimu0g5n2jtgf47g1bhbrofsg?imageView2/2/w/1440/format/heif/q/45&redImage/frame/0&ap=1&sc=DETAIL&sign=e1e6ab635bbbf58872eaeeb1bf522461&t=69bd2e52&origin=0"
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        binding = ActivityAFrescoTransitionBinding.inflate(layoutInflater)
        setContentView(binding.root)
        initView()
    }

    private fun initView() {
        val listener = object : BaseControllerListener<ImageInfo>() {
            override fun onFinalImageSet(
                id: String?,
                imageInfo: ImageInfo?,
                animatable: Animatable?
            ) {
                imageInfo?.let { info ->
                    // 实际像素尺寸
                    val width = info.width
                    val height = info.height
                    val pixelBytes = 4
                    val bitmapSize = width * height * pixelBytes
                    PHCLog.d(
                        "ActivityA",
                        "Image load finished, bitmap size is ${
                            String.format(
                                "%.2f",
                                bitmapSize / 1024f / 1024f
                            )
                        }MB"
                    )
                }
            }
        }
        binding.draweeViewA.apply {
            post {
                PHCLog.d(
                    "ActivityA",
                    "Image loaded, image view size is ${this.width}x${this.height}"
                )
            }
            setOnClickListener {
                // 点击图片后跳转到 ActivityB
                val options = ActivityOptionsCompat.makeSceneTransitionAnimation(
                    this@ActivityA,
                    this,
                    "shared_image_transition"
                )
                val intent = Intent(this@ActivityA, ActivityB::class.java)
                startActivity(intent, options.toBundle())
            }
            val controller = Fresco.newDraweeControllerBuilder()
//                .setRetainImageOnDetach(true)  // ✅ Controller 上有，保留
                .setUri(IAMGE_URL)
                .setControllerListener(listener)
                .build()

            val hierarchy = GenericDraweeHierarchyBuilder(resources)
                // 删掉 .setRetainImageOnDetach(true) 这行
                .build()

            this.controller = controller
            this.hierarchy = hierarchy
        }
    }
}

activity_a_fresco_transition.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <com.facebook.drawee.view.SimpleDraweeView
        android:id="@+id/draweeViewA"
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:transitionName="shared_image_transition"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

ActivityB.kt

package com.phc.demo.fresco.transition

import android.os.Bundle
import androidx.appcompat.app.AppCompatActivity
import com.demo.phc.databinding.ActivityBFrescoTransitionBinding

class ActivityB : AppCompatActivity() {
    private lateinit var binding: ActivityBFrescoTransitionBinding

    companion object {
        private const val IAMGE_URL = "https://sns-na-i2.xhscdn.com/notes_pre_post/1040g3k031to4malimu0g5n2jtgf47g1bhbrofsg?imageView2/2/w/1440/format/heif/q/45&redImage/frame/0&ap=1&sc=DETAIL&sign=e1e6ab635bbbf58872eaeeb1bf522461&t=69bd2e52&origin=0"
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        binding = ActivityBFrescoTransitionBinding.inflate(layoutInflater)
        setContentView(binding.root)
        initView()
    }

    private fun initView() {
        binding.draweeViewB.apply {
            setImageURI(IAMGE_URL)
            transitionName = "shared_image_transition"
            setOnClickListener {
                finishAfterTransition()
            }
        }
    }
}

activity_b_fresco_transition.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <com.facebook.drawee.view.SimpleDraweeView
        android:id="@+id/draweeViewB"
        android:layout_width="match_parent"
        android:layout_height="300dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

展示效果

可以看到，每次动效结束之后，都会变成白屏。这也是本次需求遇到的最大的障碍

原因

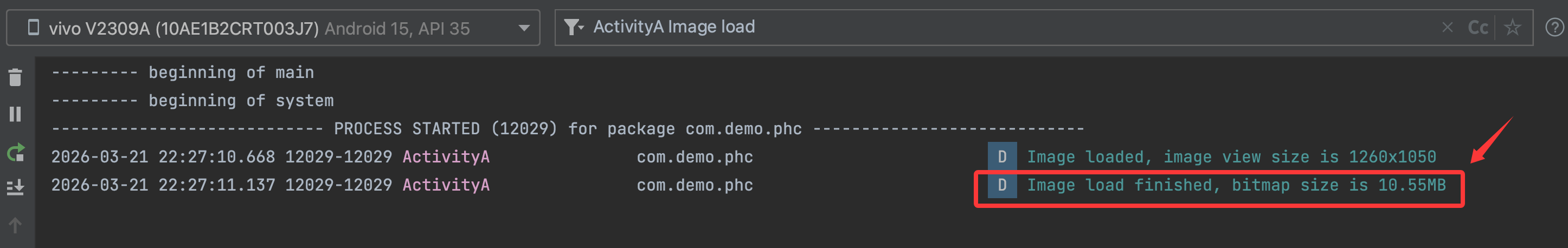

出现这个问题的表面原因其实很好“猜测”，肯定是因为这张图片太大了，导致ActivityA跳转到ActivityB的时候，**bitmap被回收掉了，所以导致做退场动画（ActivityB->ActivityA）的时候，Fresco框架根据url在缓存中找不到这个bitmap了。**我们可以打印下日志看看：

可以看到这张图还是蛮大的（>10MB），所以具体原因是：

Activity A 进入后台（被 B 覆盖）时会 onStop，Fresco 默认会在视图从窗口分离时释放已解码的位图以省内存；返回时共享元素过渡先显示视图，但图片需从缓存/网络重新加载，期间会显示占位（常为白色）。

A 被盖住后会 onStop，此时 SimpleDraweeView 会从窗口上 detach。Fresco 默认会在 detach 时 释放已解码的位图（省内存），所以内存里的那一帧图可能没了。

finishAfterTransition() 做的是「反向共享元素」过渡一开始就要在 A 上画出共享的那块区域；但这时 图往往还没重新 decode 完（即使磁盘缓存很快，也有一段空窗）。空窗期 Drawee 会画 占位/背景，很多主题下就是 白底，你就看到「闪白」。

为什么去 B 不明显？前进时 B 上的图正在 setImageURI 加载，过渡和加载节奏容易「对齐」；而回 A 时，问题出在 A 在后台被 Fresco 清过图，和「过渡要立即有画面」冲突更大。

解决方案

1. 页面不可见时不清除Bitmap

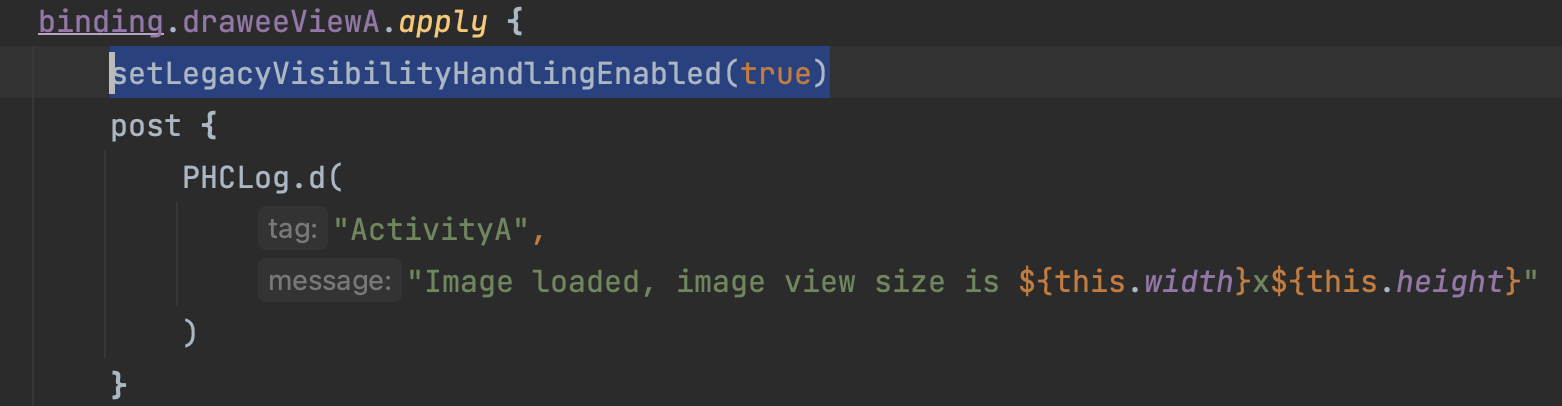

这个方式很简单，就是对Activity的SimpleDraweeView设置setLegacyVisibilityHandlingEnabled(true)，即

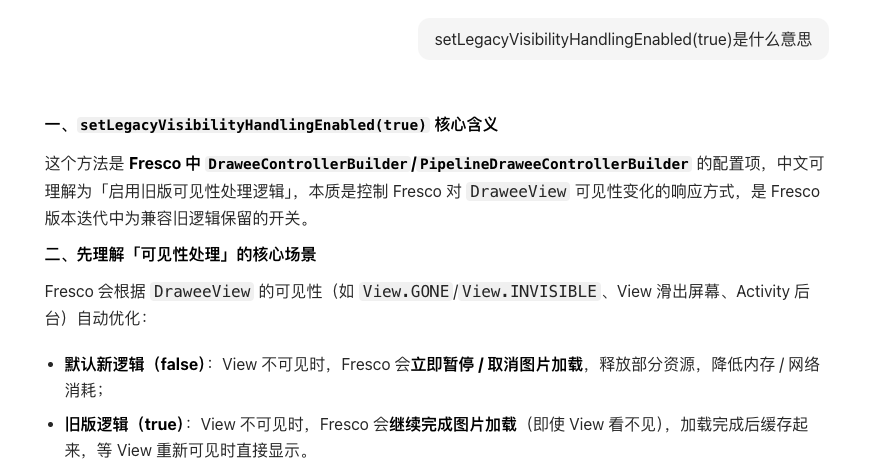

我们可以看一下AI对setLegacyVisibilityHandlingEnabled方法的解释

配置值	核心行为	适用场景	优缺点
true（启用旧版）	View 不可见时，图片加载不中断，加载完成后缓存	1. 需要「预加载」图片（比如 View 先 GONE 后快速显示）；2. 兼容 Fresco 1.x 及更早版本的旧逻辑；3. 避免「View 刚显示就重新加载」导致的闪屏	✅ 预加载提升体验；✅ 兼容旧代码❌ 浪费网络 / 内存（加载看不见的图片）
false（默认新版）	View 不可见时，立即暂停 / 取消加载，重新可见时恢复加载	1. 列表 / 长页面（大量 View 滑出屏幕）；2. 对内存 / 流量敏感的场景（如低配置设备、移动网络）	✅ 节省资源；✅ 避免无用加载❌ 重新显示 View 时可能需要重新加载，有短暂空白

2. 对ActivityA的bitmap进行压缩，减小内存，使其不容易被回收

还有一种方式能够不加剧内存压力的方式，那就是对在做转场动画的“快照”时，对其进行压缩处理，降低内存，减小被回收的概率，具体方式如下：

FUNCTION makeSceneTransitionOptionsWithCompressedBitmap(imageBean: ImageBean) -> ActivityOptionsCompat OR NULL:
    // 前置检查：获取上下文和目标View，校验有效性
    activity = 从context获取当前Activity
    IF activity IS NULL: RETURN NULL

    photoView = 获取当前位置的大图展示View（PhotoView）
    IF photoView IS NULL OR photoView宽度/高度 ≤ 0: RETURN NULL

    pos = 获取当前图片位置
    srcBitmap = NULL    // 原始Bitmap
    isOwnedBitmap = FALSE  // 标记是否需要手动回收原始Bitmap

    TRY:
        // 步骤1：获取原始Bitmap（区分直播照片/普通照片）
        IF 当前位置是直播照片:
            liveFrameBitmap = 获取直播照片当前帧的Bitmap
            IF liveFrameBitmap IS NOT NULL:
                srcBitmap = liveFrameBitmap
                isOwnedBitmap = TRUE  // 直播帧Bitmap需手动回收
            ELSE:
                (srcBitmap, isOwnedBitmap) = 从photoView提取原始Bitmap
        ELSE:
            (srcBitmap, isOwnedBitmap) = 从photoView提取原始Bitmap

        IF srcBitmap IS NULL: RETURN NULL

    CATCH 内存溢出异常:
        打印日志「获取共享元素Bitmap失败（OOM）」
        RETURN NULL
    CATCH 通用异常:
        打印日志「获取共享元素Bitmap失败」
        RETURN NULL

    // 打印压缩前Bitmap信息（宽/高/内存大小）
    打印日志「压缩前：宽=${srcBitmap.width} 高=${srcBitmap.height} 大小=${srcBitmap.byteCount}KB」

    // 步骤2：等比例压缩Bitmap（不超过最大尺寸，不放大）
    maxSize = 共享元素Bitmap最大限制尺寸
    // 计算等比例缩放系数（取宽/高缩放比的较小值，且不超过1倍）
    scale = MIN(maxSize/srcBitmap.width, maxSize/srcBitmap.height)
    scale = MIN(scale, 1.0)

    targetWidth = 取整(srcBitmap.width * scale)，最小为1
    targetHeight = 取整(srcBitmap.height * scale)，最小为1

    compressedBitmap = NULL
    TRY:
        // 创建缩放后的Bitmap
        scaledBitmap = 创建缩放后的Bitmap(srcBitmap, targetWidth, targetHeight, 开启抗锯齿)

        IF scaledBitmap 与 srcBitmap是同一对象:
            // 尺寸未变，创建独立副本避免引用冲突
            compressedBitmap = 创建Bitmap副本(srcBitmap)
            IF isOwnedBitmap: 回收srcBitmap
        ELSE:
            compressedBitmap = scaledBitmap
            IF isOwnedBitmap: 回收srcBitmap

    CATCH 通用异常:
        打印日志「Bitmap压缩失败」
        // 异常时回收原始Bitmap（若需手动回收）
        IF isOwnedBitmap:
            TRY: 回收srcBitmap
            CATCH: 打印日志「回收原始Bitmap失败」
        RETURN NULL

    // 打印压缩后Bitmap信息
    打印日志「压缩后：宽=${compressedBitmap.width} 高=${compressedBitmap.height} 大小=${compressedBitmap.byteCount}KB」

    // 步骤3：将压缩后的Bitmap设回View，配置共享元素
    IF photoView是ImageView类型:
        将compressedBitmap封装为BitmapDrawable，设置给photoView
        为photoView设置transitionName = imageBean.fileid
        // 创建并返回共享元素转场动画选项
        RETURN 创建转场动画选项(activity, photoView, imageBean.fileid)
    ELSE:
        // View类型不匹配，回收压缩后的Bitmap
        回收compressedBitmap
        RETURN NULL
